Comment choisir son treuil ?

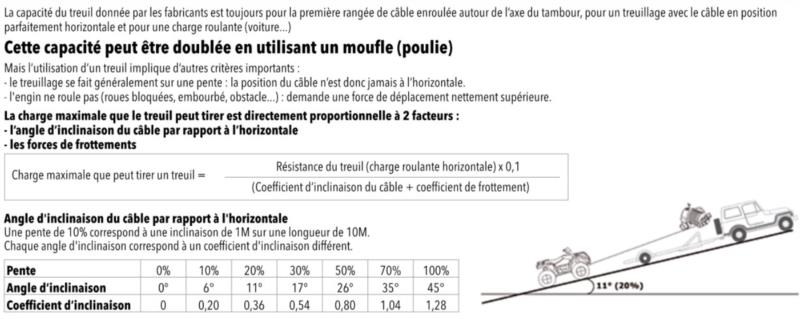

La capacité du treuil donnée par les fabricants est toujours pour la première rangée de câble enroulée autour de l'axe du tambour, pour un treuillage avec le câble en position parfaitement horizontale et pour une charge roulante (voiture…)
Cette capacité peut être doublée en utilisant un moufle (poulie)
Mais l'utilisation d'un treuil implique d'autres critères importants:
- Le treuillage se fait généralement sur une pente : la position du câble n'est donc jamais à l'horizontale.
- L'engin ne roule pas (roues bloquées, embourbé, obstacle…): demande une force de déplacement nettement supérieure.
La charge maximale que le treuil peut tirer est directement proportionnelle à 2 facteurs :
- L'angle d'inclinaison du câble par rapport à l'horizontale.
- Les forces de frottements
|
CHARGE MAXIMALE QUE PEUT TIRER UN TREUIL = |
Angle d'inclinaison du câble par rapport à l'horizontale.
Une pente de 10% correspond à une inclinaison de 1m sur une longueur de 10m.
Chaque angle d'inclinaison correspond à un coefficient d'inclinaison différent.
|
Pente |
0% |
10% |
20% |
30% |
50% |
70% |
100% |
| Angle d'inclinaison |
0° |
6° |
11° |
17° |
26° |
35° |
45° |
| Coefficient d'inclinaison |
0 |
0,20 |
0,36 |
0,54 |
0,80 |
1,04 |
1,28 |

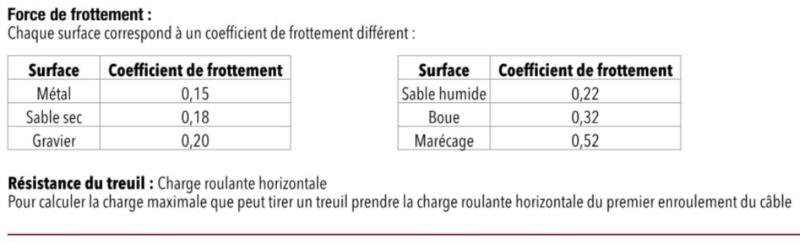

Force de frottement : Chaque surface correspond à un coefficient de frottement différent:
|
Surface |
Coefficient de frottement |
Surface |
Coefficient de frottement |
||
|
Métal |
0,15 |
Sable humide |
0,22 |
||
|
Sable sec |
0,18 |
Boue |
0,32 |
||
|
Gravier |
0,20 |
Marécage |
0,52 |
Résistance du treuil : Charge roulante horizontale
Pour calculer la charge maximale que peut tirer un treuil prendre la charge roulante horizontale du premier enroulement du câble.
